HH46X-10 HH46X-16 |
微阻緩閉蝶式止回閥HH46X |
PN10~16 DN50~600 |
【產品介紹】
HH46X微阻緩閉蝶式止回閥采用雙瓣蝶式結構設計，獨有的雙液壓緩閉機構保證緩閉的可靠性，橡膠軟密封閥座保證優良的密封性能，可防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉的水錘壓力，可保障管網安全運行。 【產品特點】
1、雙瓣蝶式結構設計2、獨有的雙液壓緩閉機構
3、可防止介質逆流和消除破壞性水錘
【執行標準】
設計規范：GB/T 12233結構長度：GB/T 12221
連接法蘭：JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗：JB/T 9092,GB/T13927
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
【產品型號】
| 材質 | 型號 |
| HT200 | HH46X-10,HH46X-16 |
|---|---|
| WCB |
HH46X-16C,HH46X-25 |
【產品性能規范】
| 公稱壓力（MPa） | 1.0 | 1.6 | 2.5 | |
| 密封試驗壓力（MPa） | 1.1 | 1.76 | 2.75 | |
| 殼體試驗壓力（MPa） | 1.5 | 2.4 | 3.75 | |
| 適用溫度（℃） | WCB≤350，HT200≤200 | |||
| 材料 | 閥體 | HT200,WCB | ||
| 閥瓣 | HT200,WCB | |||
| 閥桿、油缸、活塞 | 304 | |||
| 彈簧 | 不銹鋼 | |||
| 閥座 | 丁腈橡膠 | |||

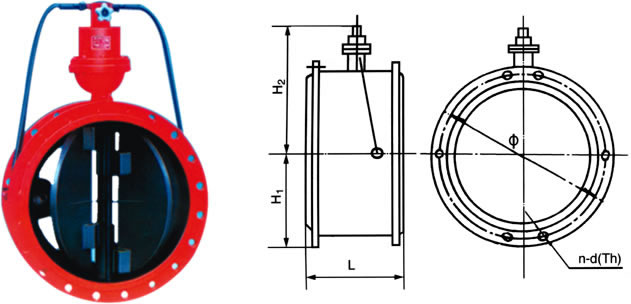

【主要外形連接尺寸】
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 |
| H | 200 | 215 | 225 | 235 | 280 | 290 | 310 | 350 | 415 | 450 | 480 | 550 | 585 | 640 | 720 | 780 | 840 | 990 | 1050 |
| H1 | 88 | 98 | 108 | 118 | 130 | 148 | 172 | 210 | 240 | 264 | 297 | 324 | 351 | 379 | 434 | 491 | 549 | 600 | 655 |
