J61H型 J61Y型 |
高溫高壓電站截止閥J61H、J61Y |
PN 100 200 250 320 DN 10~100 |
一、高溫高壓電站截止閥J61H、J61Y 型產品用途
J61H、J61Y 型 PN200~PN320 高溫對接焊電站截止閥適用于公稱壓力PN200~PN320 及P54/100V-P57/170V ，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質。
二、高溫高壓電站截止閥J61H、J61Y 型產品特點
1、閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接
2、閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長
3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠
三、高溫高壓電站截止閥J61H、J61Y 型產品特點主要性能規范
| 主要性能規范：Main Technical Data | ||||||||
| 產品類型 type |
公稱壓力PN （MPa） |
試臉壓力（MPa） testing pressure | 工作壓力 working pressure | 工作溫度(℃) working temp |
適用介質 applicable medium |
|||
| 殼體強度 shelt | 密封 seat |
P54 | P55 | P57 | ||||
| J61H-100 J61Y-100 |
10 | 15 | 11 | ≤450 ≤540 |
水、蒸汽、油品 steam、water、oil |
|||
| J61H-200 J61Y-200 |
20 | 30 | 22 | |||||
| J61H-250 J61Y-250 |
25 | 38 | 28 | |||||
| J61H-320 J61Y-320 |
32 | 48 | 36 | |||||
| J61Y-P54100V | 30 | 22 | 10 | 蒸汽 steam |
||||
| J61Y-P54100V | 38 | 28 | 14 | |||||
| J61Y-P54100V | 48 | 36 | 17 | |||||
| J61Y-P55100V | 38 | 28 | 10 | ≤555 | ||||
| J61Y-P55100V | 48 | 36 | 14 | 1 | ||||
| J61Y-P55100V | 53 | 39 | 17 | |||||
| J61Y-P57100V | 48 | 36 | 10 | ≤570 | ||||
| J61Y-P57100V | 55 | 40 | 14 | |||||
| J61Y-P57100V | 60 | 44 | 17 | |||||
四、高溫高壓電站截止閥J61H、J61Y 型主要零部件材料
| 主要零部件材料：Material of main parts | |||||||||
| 零件名稱 name of parts |
閥體 body |
閥蓋 bonnet |
閥桿 stem |
閥瓣 disc |
密封面 seat ring |
填料 packing |
閥桿螺母 stem nut |
手輪 hand wheel |
緊固件 fastener |
| J6lY 型 | 25 WCB |
25 40Cr |
鉻不銹鋼 鉻鉬鋁鋼氮化 cr.stainess stell |
25 | 硬質合金 carbide alloy steel |
柔性石墨 expanded graphic |
鋁青銅 |
可鍛鑄鐵
forgeable |
優質碳鋼 鉻鉬鋼 ro、mo、steel |
| J6lY-P54型 J6lY-P55型 J6lY-P57型 |
ZG20CrMoV 12Cr1Mo1V |
12Cr1Mo1V | 20Cr1Mo1VA 25Cr2Mo1VA |
12Cr1Mo1V | 硬質合金 carbide alloy steel |
柔性石墨 expanded graphic |
鋁青銅 Al bronle |
可鍛鑄鐵
forgeable |
鉻鉬鋼 steel |

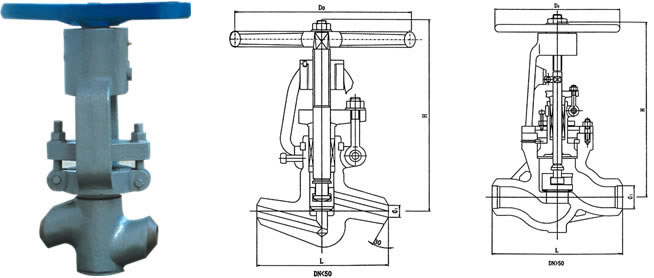

五、高溫高壓電站截止閥J61H、J61Y 主要外形尺寸及連接尺寸
| 主要外形尺寸及連接尺寸 Main size of Appearance | ||||||||||
| 公稱通徑DN (mm) | 主要外形尺寸及連接尺寸 (mm) main size of apperance | 重量 weight |
||||||||
| L | D1 | D2 | D3 | a | h | D0 | ||||
|
||||||||||
| 10 | 120 | 12 | 28 | - | 40o | 189 | 140 | 3 | ||
| 15 | 170 | 17 | 4O | - | 40o | 250 | 200 | 9 | ||
| 20 | 170 | 22 | 46 | - | 40o | 252 | 200 | 11 | ||
| 25 | 170 | 26 | 46 | - | 40o | 254 | 240 | 13 | ||
| 32 | 170 | 31 | 49 | - | 40o | 254 | 280 | 17 | ||
| 50(1) | 250 | 50 | 90 | - | 32o | 453 | 320 | 68 | ||
| 50(2) | 350 | 50 | 90 | - | 32o | 455 | 320 | 72 | ||
| 65 | 430 | 69 | 104 | 115 | 32o | 630 | 400 | 83 | ||
| 80 | 470 | 84 | 110 | 140 | 32o | 672 | 450 | 118 | ||
| 100 | 560 | 107 | 148 | 170 | 32o | 76l | 500 | 185 | ||
